1. Развертывание цифровой телефонии в офисе с использованием IP каналов

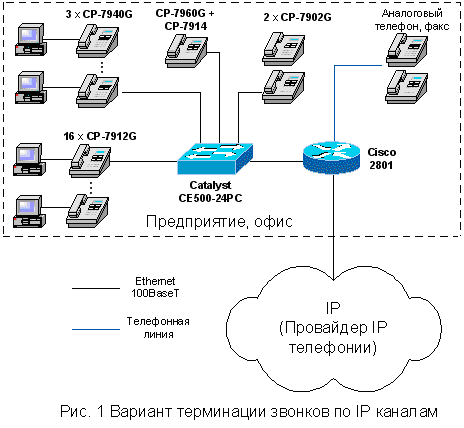

1.1. Схема

1.2. Описание

Пример описывает построение (развертывание) сети IP телефонии компании на 24 абонента, для которых выбраны следующие телефоны:

— 3 многофункциональных телефона (CP-7940G) для руководителей;

— 1 телефон с дополнительной приставкой для секретаря (CP-7960G+CP-7914);

— 16 телефонов для сотрудников (CP-7912) с встроенным Ethernet коммутатором для подключения рабочего компьютера к сети;

— 2 компактных телефона (CP-7902);

— на маршрутизаторе имеются 2 аналоговых телефонных порта для подключения пары факсимильных аппаратов или аналоговых телефонов.

Пользовательские IP телефоны подключаются к коммутатору локальной сети Cisco Catalyst серии Express 500-24PC c технологией Power over Ethernet, обеспечивающей подачу электропитания для IP телефонов от коммутатора.

Для передачи звонков к оператору связи используются следующие продукты компании Cisco: маршрутизатор Cisco 2801 с операционной системой IOS SP Serv , DSP модулем PVDM2-8 и картой VIC2-2FXS для подключения двух факсимильных аппаратов или аналоговых телефонов.

В качестве управляющей программы для IP телефонов используется Cisco Call Manager Experss(CCME), который работает на маршрутизаторе.

Конфигурирование и администрирование CCME производится либо на маршрутизаторе через CLI интерфейс либо с помощью веб браузера через GUI интерфейс.

CCME включает в себя множество полезных функций, таких как удержание вызова, переадресация вызова по различным условиям, музыка на холде, конференция на 3-х абонентов, создание правил для различных групп абонентов.

Благодаря модульной архитектуре маршрутизатор Cisco 2801 можно использовать не только как голосовой шлюз, но и организовать с его помощью защищенный интернет доступ для локальной сети офиса. Маршрутизатор можно оснастить программным или аппаратным брендмауером с функциями предотвращения сетевых атак или беспроводной точкой доступа для офиса посредством wireless модуля.

1.3. Стоимость оборудования

2. Одновременное использование потока Е1 PRI и IP каналов для передачи голоса и данных

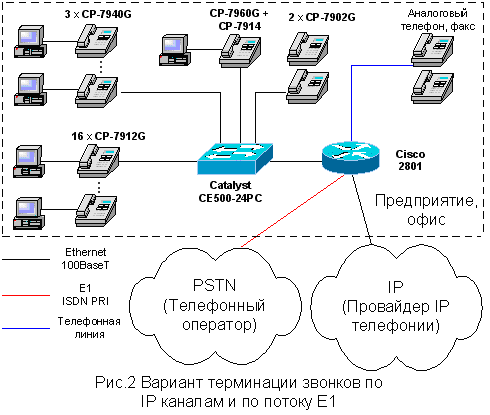

2.1. Схема

2.2. Описание

Пример описывает построение (развертывание) сети IP телефонии компании на 24 абонента, для которых выбраны следующие телефоны:

— 3 многофункциональных телефона (CP-7940G) для руководства;

— 1 телефон с дополнительной приставкой для секретаря (CP-7960G+CP-7914);

— 16 телефонов для сотрудников (CP-7912) с встроенным Ethernet коммутатором для подключения рабочего компьютера к сети;

— 2 компактных телефона (CP-7902);

— на маршрутизаторе имеются 2 аналоговых телефонных порта для подключения пары факсимильных аппаратов или аналоговых телефонов.

Маршрутизатор Cisco 2801 в выбранной для данного решения конфигурации позволяет подключиться и к телефонному оператору по потоку E1 PRI и к провайдеру по Ethernet с возможностью терминации голосового трафика на провайдера IP телефонии. Благодаря этому вы можете не только продублировать каналы телефонии и интернет (в случае, когда часть потока Е1 PRI используется для передачи данных), но и балансировать нагрузку интернет канала между провайдерами и распределять телефонный трафик в зависимости от цены на различные направления (обычно стоимость междугородной/международной связи меньше у операторов IP телефонии, тогда как внутригородскую связь лучше покупать у телефонного оператора по причине лучшего качества). Дублирование каналов существенно повышает надежность связи в офисе т.к. в случае возникновения проблем с интернет или телефонией у телефонного оператора оба сервиса автоматически переходят на интернет провайдера и/или провайдера IP телефонии или наоборот.

Пользовательские IP телефоны подключаются к коммутатору локальной сети Cisco Catalyst серии Express 500-24PC c технологией Power over Ethernet, обеспечивающей подачу электропитания для IP телефонов от коммутатора.

Для передачи звонков к оператору связи используются следующие продукты компании Cisco: маршрутизатор Cisco 2801 с операционной системой SP Serv, с модулем VWIC-1MFT-E1 для потока Е1 PRI и DSP модулем PVDM2-16 с картой VIC2-2FXS для возможности подключения двух факсимильных аппаратов или аналоговых телефонов.

В качестве управляющей программы для IP телефонов используется Cisco Call Manager Experss(CCME), который работает на маршрутизаторе.

Конфигурирование и администрирование CCME производится либо на маршрутизаторе через CLI интерфейс либо с помощью веб броузера через GUI интерфейс.

CCME включает в себя множество полезных функций, таких как удержание вызова, переадресация вызова по различным условиям, музыка на холде, конференция на 3-х абонентов, создание правил для различных групп абонентов.

Благодаря модульной архитектуре маршрутизатор Cisco 2801 можно использовать не только как голосовой шлюз, но и организовать с его помощью защищенный интернет доступ для локальной сети офиса. Маршрутизатор можно оснастить программным или аппаратным брендмауером с функциями предотвращения сетевых атак или беспроводной точкой доступа для офиса посредством wireless модуля.

2.3. Стоимость оборудования
